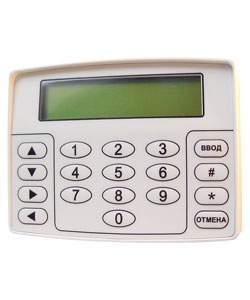

Астра-812 Прибор приемно-контрольный охранно-пожарный
Астра-812 Теко
Организация контроля радиоканальных извещателей, входящих в состав УБОПС Астра-РИ-М, через радиоприемное устройство Астра-РИ-М РПУ.
Организация контроля состояния радиопередающих устройств РПД Астра-РИ исполнение 02, входящих в состав УБОС Астра-РИ, или извещателей РПДК Астра-РИ-М (в качестве тревожной кнопки) через радиоприемное устройство Астра-РИ.
Управление внешними средствами оповещения.
Выдача тревожных извещений на пульт централизованного наблюдения через встроенные релейные выходы и модули реле Астра-82Х.
Основные данные:
Структура обозначения версий ПО для ППКОП Астра-812:
События применяются к разделам и/или конкретным адресуемым устройствам (радиоканальные извещатели), а также к РПУ в целом.
Прибор хранит последние 16 событий в буферном журнале для быстрого доступа. В цикле опроса осуществляется выдача информации на релейные модули, которые отрабатывают соответствующие извещения и режимы, установленные при их конфигурировании.
Технические данные:
Осуществляется со встроенной клавиатуры через систему вложенных меню с доступом по паролю.
Конфигурирование позволяет:
Организация контроля состояния радиопередающих устройств РПД Астра-РИ исполнение 02, входящих в состав УБОС Астра-РИ, или извещателей РПДК Астра-РИ-М (в качестве тревожной кнопки) через радиоприемное устройство Астра-РИ.
Управление внешними средствами оповещения.
Выдача тревожных извещений на пульт централизованного наблюдения через встроенные релейные выходы и модули реле Астра-82Х.
Основные данные:
Структура обозначения версий ПО для ППКОП Астра-812:
- версии V1.x - для работы в комплексе Астра-РИ-М с поддержкой одного РПУ;
- версии V2.x - для работы в комплексе Астра-РИ с поддержкой одного РПУ;
- версии V3.x - для работы в комплексе Астра-РИ-М с поддержкой четырех РПУ;
- версии V4.x - для работы с модулями Астра-831 / 832;
- версии V5.x - для работы в комплексе Астра-РИ с поддержкой четырех РПУ.
События применяются к разделам и/или конкретным адресуемым устройствам (радиоканальные извещатели), а также к РПУ в целом.
Прибор хранит последние 16 событий в буферном журнале для быстрого доступа. В цикле опроса осуществляется выдача информации на релейные модули, которые отрабатывают соответствующие извещения и режимы, установленные при их конфигурировании.
Технические данные:
- напряжение питания, В - 10,3:15;
- ток, потребляемый прибором, мА, не более - 100;
- ток на внешний звуковой оповещатель, А, не более - 1,5;
- время технической готовности, с не более - 10;
- длина линии расширения, м, не более, при R <100 Ом C< 0,047 мкФ - 200;
- габаритные размеры прибора, мм, не более - 145х31х110;
- температурный диапазон - от минус 10 до плюс 50.
- знакосинтезирующий индикатор 2 х 16 (высота символа 10 мм);
- выход на внешний световой оповещатель;
- выход на внешний звуковой оповещатель;
- встроенный звуковой сигнализатор;
- 2 релейных выхода на ПЦН;
- вход для подключения контактора Touch Memory;
- выход на линию расширения.
Осуществляется со встроенной клавиатуры через систему вложенных меню с доступом по паролю.
Конфигурирование позволяет:
- произвести анализ количества и типов подключенных в линию расширения устройств;
- зарегистрировать радиоканальные извещатели в системе;
- обеспечить организацию ШС и радиоканальных извещателей в разделы;
- произвести контроль работы зарегистрированных радиоканальных извещателей в "on line" режиме;
- установить время задержки на вход-выход;
- произвести выбор устройств постановки-снятия разделов на охрану, регистрацию вещественных идентификаторов (ключей TouchMemory и брелоков Астра-РИ-М РПДК);
- установить привязку и режимы работы встроенных реле;
- установить режим работы выходов на внешние оповещатели (оборудование);
- произвести корректировку времени, календаря.
