Интерфейс WJ-80

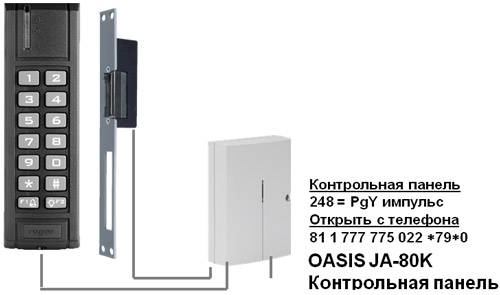

Используется для подключения уличной клавиатуры JA-80H (или считывателя JA-80N RFID) к контрольной панели. Имеет релейный выход для замка (или привода ворот) и вход для дверного контакта. Он сообщает об открывании двери на контрольную панель, как дверной контакт. Интерфейс позволяет подключать различные клавиатуры и считыватели с протоколом Wiegand 26b protocol. Он подключается к цифровой шине контрольной панели, передатчик кнопки дверного звонка (только для JA-80H) может регистрироваться во внутреннюю сирену JA-80L.

Для подключения уличной клавиатуры к контрольной панели и обеспечения выходного сигнала (питание) для открывания двери. Возможно подключение сторонней клавиатуры с выходом Wiegand.
  • Для подключения уличной клавиатуры JA-80H к контрольной панели;
  • Поддержка протокола Wiegand 26b;
  • Подключение внешнего RFID считывателя (с протоколом Wiegand 26b);
  • Выход на замок (Z8-12 В);
  • Мощный выходной импульс на замок;
  • Опция: радиокнопка дверного звонка (JA-80L);
  • Переключатели:
    - Клавиатура / Управление;
    - Функция реле (PgX или PgY);
    - Время замка  (2 / 5 сек.);
    - Сигнал задержки на вход/выход (YES/NO).
