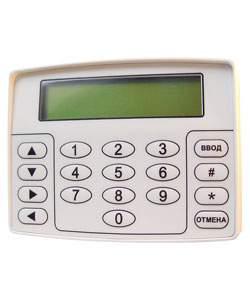

Астра-812 Прибор приемно-контрольный охранно-пожарный

Астра-812 Прибор приемно-контрольный охранно-пожарный
Астра-812 Теко

Организация контроля радиоканальных извещателей, входящих в состав УБОПС Астра-РИ-М, через радиоприемное устройство Астра-РИ-М РПУ.
Организация контроля состояния радиопередающих устройств РПД Астра-РИ исполнение 02, входящих в состав УБОС Астра-РИ, или извещателей РПДК Астра-РИ-М (в качестве тревожной кнопки) через радиоприемное устройство Астра-РИ.
Управление внешними средствами оповещения.
Выдача тревожных извещений на пульт централизованного наблюдения через встроенные релейные выходы и модули реле Астра-82Х.

Основные данные:

Структура обозначения версий ПО для ППКОП Астра-812:
  • версии V1.x - для работы в комплексе Астра-РИ-М с поддержкой одного РПУ;
  • версии V2.x - для работы в комплексе Астра-РИ с поддержкой одного РПУ;
  • версии V3.x - для работы в комплексе Астра-РИ-М с поддержкой четырех РПУ;
  • версии V4.x - для работы с модулями Астра-831 / 832;
  • версии V5.x - для работы в комплексе Астра-РИ с поддержкой четырех РПУ.
Версии из разных групп имеют равнозначное хождение для своего конкретного назначения. Все версии ПО устанавливаются пользователем поверх заводской версии ПО V1.x при помощи модуля сопряжения Астра-982, ПК и ПО "Pconf812" прибор осуществляет циклический опрос по приборной линии расширения радиоприемных устройств РПУ Астра-РИ-М и Астра-РИ с выводом на дисплей текстовых тревожных сообщений и одновременным занесением их во встроенный журнал событий с запоминанием времени возникновения события.

События применяются к разделам и/или конкретным адресуемым устройствам (радиоканальные извещатели), а также к РПУ в целом.

Прибор хранит последние 16 событий в буферном журнале для быстрого доступа. В цикле опроса осуществляется выдача информации на релейные модули, которые отрабатывают соответствующие извещения и режимы, установленные при их конфигурировании.

Технические данные:
  • напряжение питания, В - 10,3:15;
  • ток, потребляемый прибором, мА, не более - 100;
  • ток на внешний звуковой оповещатель, А, не более - 1,5;
  • время технической готовности, с не более - 10;
  • длина линии расширения, м, не более, при R <100 Ом C< 0,047 мкФ - 200;
  • габаритные размеры прибора, мм, не более - 145х31х110;
  • температурный диапазон - от минус 10 до плюс 50.
Индикация и выводы:
  • знакосинтезирующий индикатор 2 х 16 (высота символа 10 мм);
  • выход на внешний световой оповещатель;
  • выход на внешний звуковой оповещатель;
  • встроенный звуковой сигнализатор;
  • 2 релейных выхода на ПЦН;
  • вход для подключения контактора Touch Memory;
  • выход на линию расширения.
Конфигурирование:
Осуществляется со встроенной клавиатуры через систему вложенных меню с доступом по паролю.

Конфигурирование позволяет:
  • произвести анализ количества и типов подключенных в линию расширения устройств;
  • зарегистрировать радиоканальные извещатели в системе;
  • обеспечить организацию ШС и радиоканальных извещателей в разделы;
  • произвести контроль работы зарегистрированных радиоканальных извещателей в "on line" режиме;
  • установить время задержки на вход-выход;
  • произвести выбор устройств постановки-снятия разделов на охрану, регистрацию вещественных идентификаторов (ключей TouchMemory и брелоков Астра-РИ-М РПДК);
  • установить привязку и режимы работы встроенных реле;
  • установить режим работы выходов на внешние оповещатели (оборудование);
  • произвести корректировку времени, календаря.
Подключенные к прибору радиоприемные устройства РПУ Астра-РИ-М и Астра-РИ должны быть включены в расширенном режиме.
