Как отремонтировать или изготовить новую лопату на бульдозер
Землеройная техника – это распространенные спецмашины, которые используются в строительной, дорожно-строительной, сельскохозяйственной отрасли и иных сферах промышленности. Например, хорошо известен бульдозер Т-170, ещё с советских времен активно использующийся на земляных и монтажных работах.

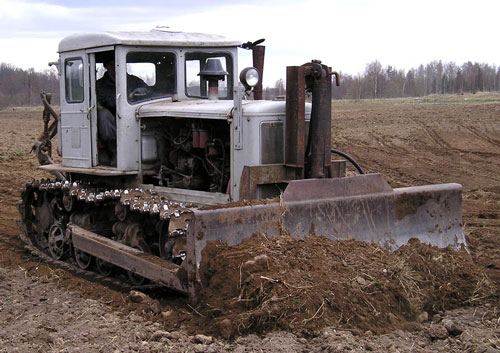

Главным навесным инструментом бульдозеров является фронтальный отвал или, по-простому, лопата. Основная функция лопаты – перемещение грунтовых и других сыпучих материалов на определенном участке, планировка различных площадок, дорожного полотна и т.д.
Конструкция бульдозерных лопат (отвалов)
Лопата бульдозера представляет собой довольно простую конструкцию, состоящую из сварных элементов. Это два пустотелых металлических бруса, расположенных по бокам трактора, и на которые навешивается сам отвал. Брусья крепятся к раме бульдозера с помощью шарниров. С тыльной стороны лопаты располагается кронштейн под гидрошток для её подъема и опускания, а с фронтальной стороны снизу устанавливаются ножи съемного типа. В качестве исходного материала используется толстая листовая сталь.
Конфигурация отвалов
Конфигурация бульдозерных лопат различается в зависимости от вида работ.- Отвалы сферический и полусферический конфигурации с открылками используются для перемещения больших объемов песка, грунта, щебня и прочих сыпучих материалов.
- Поворотные отвалы с меняющимся до 25° углом лопаты используются для рытья котлованов или засыпки траншей.
- Отвалы рекультивационного типа со значительно большей шириной лопаты применяются для вскрытия и планировки верхних слоев грунта на больших площадях.
- Прямой универсальный отвал предназначается для проведения земляных работ с почвой, грунтами нормальной и более высокой прочности. Имеется возможность регулировать угол лопаты.
Изготовление отвала булдозера
При повреждении, износе лопаты или ее отдельных деталей можно провести ремонт либо изготовить на бульдозер новый отвал.
- Чтобы самостоятельно изготовить новый отвал на трактор понадобится стальная труба диаметром не более полуметра.
- Труба режется на три части, две из них пойдут на изготовление фронтальной и тыльной плоскостей лопаты, а третья часть используется для периметра короба и открылков.
- Упорно-толкающие брусья с одной стороны крепятся сваркой к плоскости лопаты, с другой стороны монтируются на рамной части трактора на плавающих шарнирах.
- Для изготовления кронштейна под шток гидравлического цилиндра посередине тыльной стороны лопаты ребром навариваются две пластинки из толстого стального листа. В пластинках предварительно сверлятся калиброванные отверстия для крепежного пальца.
